Монтаж чиллеров: стоимость и особенности установки

монтаж чиллеров

Промышленные и общественные объекты, такие как цеха, склады, производства, торговые центры, спорткомплексы и т.д., нуждаются в мощном оборудовании для охлаждения воздуха. Одна из самых распространенных систем охлаждения промышленных объектов — чиллер-фанкойл.

Чиллер-фанкойлы надежны и просты в эксплуатации, при этом достаточно мощные, чтобы смочь охладить помещения большой площади. Однако, чтобы система работала правильно и эффективно, её необходимо правильно установить и подключить.

Чиллер-фанкойл — технически сложное климатическое оборудование, состоящее из нескольких компонентов. Среди них непосредственно чиллер, фанкойлы, разветвленная сеть труб и прочие компоненты. Их монтаж осуществляется профессиональными специалистами. Предварительно с учетом инструкции производителя и нормативных актов разрабатывается проект.

В этой статье мы расскажем, из каких этапов состоит монтаж чиллеров и фанкойлов, каковы особенности и средние расценки на установку чиллеров.

Общая информация

чиллер фанкойл

Чиллер-фанкойл — система охлаждения воздуха, широко применяемая на промышленных объектах. Система состоит из т.н. чиллера, фанкойлов и трубопровода, соединяющего все компоненты воедино.

Ранее мы уже рассказывали, что такое чиллер-фанкойл, каковы его ключевые особенности и как правильно выбрать климатическую технику этого типа. Прочтите статью ниже, чтобы узнать об этом больше.

Читайте также: Для чего необходимы промышленные чиллеры? Кратко

Чиллер-фанкойлы могут быть достаточно эффективными и экономичными, если подобрать их с учетом технических характеристик и соблюсти все правила по установке. Далее мы расскажем, из каких этапов состоит монтаж чиллер-фанкойла и какие особенности следует учесть.

Обратите внимание! Эта статья не является обучающей. Информация, представленная в статье, предназначена для ознакомления. Доверьте монтаж чиллера профессионалам из специализированной сервисной службы.

Этапы монтажа

Установка чиллера состоит из нескольких этапов:

  • Транспортировка аппарата на место установки и его визуальный осмотр на наличие повреждений;

  • Подготовка основания для дальнейшего монтажа;

  • Непосредственно установка аппарата, его крепление к основанию;

  • Обвязка чиллера, в том числе обеспечение электропитания аппарата;

  • Пуско-наладочные работы, проведение испытаний;

  • Первый запуск аппарата и его сдача в эксплуатацию.

Транспортировка и осмотр

транспортировка фанкойла

Установка чиллера начинается с его транспортировки в место будущего монтажа. Зачастую аппарат поставляется в собранном виде, вакуумированный и заполненный холодильным агентом. Необходимо лишь аккуратно доставить чиллер на место монтажа и подключить.

Перед транспортировкой проверяются стропы, распорки и прочие механизмы, необходимые для перемещения чиллера. Они должны быть подобраны с учетом веса аппарата.

После транспортировки аппарат тщательно осматривается. Не должно быть механических повреждений на корпусе аппарата, на его раме и других частях. Также не должно быть подтеков масла. После проведения визуального осмотра подписывается акт.

Если повреждения есть, в документации необходимо указать перечень дефектов и при необходимости обратиться к производителю для гарантийного ремонта. Гарантийный ремонт возможен только в том случае, если повреждения не вызваны транспортировкой.

Подготовка основания

основание для чиллера

Основание для установки чиллера можно подготовить как до транспортировки (если известны габариты аппарата), так и после. Оно изготавливается из бетона или металла. В основании должны быть отверстия для крепления чиллера, а также каналы для отвода конденсата.

Параметры основания разрабатываются еще на этапе проекта и указываются в документации. При этом строго соблюдается вес чиллера и динамические нагрузки, которые должно выдержать основание во время работы аппарата.

Также важно предусмотреть наличие виброопор, которые будут поглощать избыточные вибрации. Опоры могут быть резиновыми и пружинными. Если необходимо, чиллер можно установить на предварительно спроектированную и собранную металлическую раму. При этом важно учитывать несущую способность работу и равномерность распределения нагрузки.

Установка аппарата

Чиллер аккуратно перемещается на основание с помощью крана. Аппарат устанавливается строго горизонтально. Допустимы отклонения не более 15 градусов. При установке важно не повредить чиллер и в целом сохранить целостность его конструкции.

При креплении аппарата к основанию учитывается центр тяжести. При этом координаты центра тяжести должны быть предварительно указаны в сопроводительной документации. Окончание закрепление аппарата проводится только после тщательной проверки положения. Для крепления используются анкерные болты и гайки.

В то же время в помещениях устанавливаются фанкойлы. Особенности их монтажа зависят от типа внутреннего блока. Затем фанкойлы и чиллер соединяются системой и труб.

Обвязка аппарата

Схема обвязки чиллера

Мы не будем подробно рассказывать, как осуществляется обвязка, поскольку это не обучающая статья. Предложенная выше схема — базовая, она обеспечивает безопасную и стабильную работу аппарата. Однако, профессионал может выбрать иную схему, если посчитает необходимым.

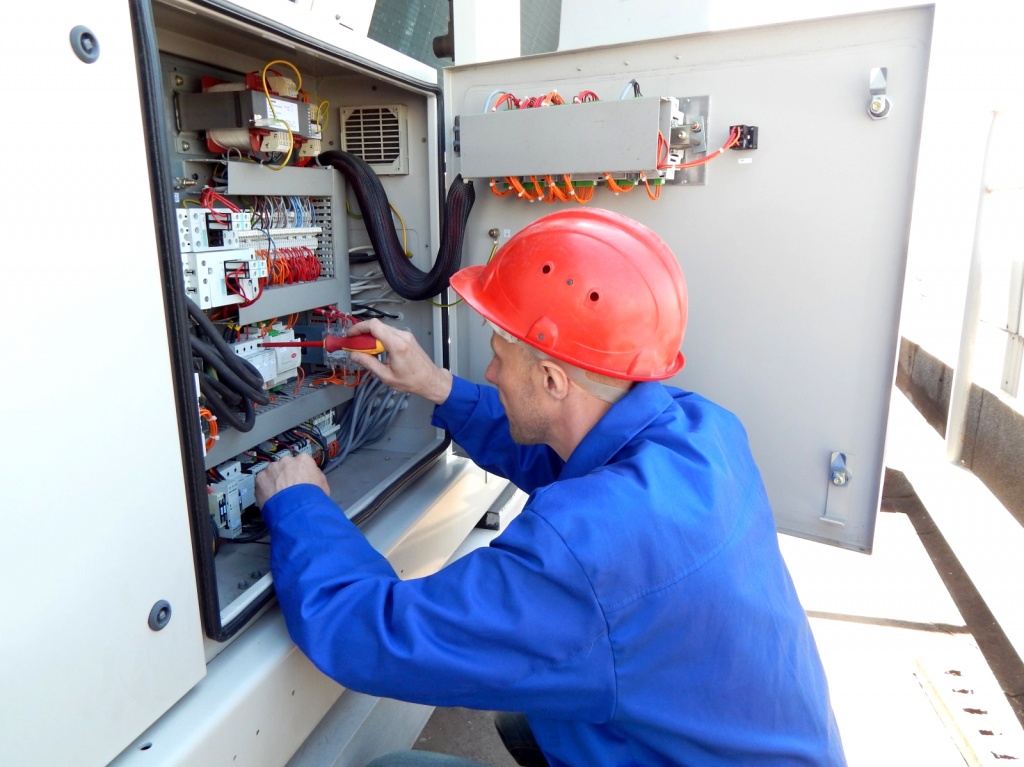

Пуско-наладочные работы

Важнейший этап, без которого невозможна сдача аппарата в эксплуатацию. Аппарат подготавливают к запуску и проводят испытания. При проведении пуско-наладочных работ проводятся испытания всего оборудования в целом, а также его отдельных узлов, в том числе трубопроводов (проверка герметичности, теплоизоляция).

Также производится регулирование работы аппарата и полной опробование. После проведения пуско-наладочных и испытательных работ составляется документация, подписываются акты.

Запуск чиллера и сдача в эксплуатацию

После проведения пуско-наладочных работ осуществляется первый запуск аппарата в тех режимах, в которых предполагается его дальнейшая работа. Вместе с этим проводятся замеры, система проверяется на стабильность и соответствие техническим характеристикам. Если все в порядке, заполняется документация, подписывается акт выполненных работ. Оборудование сдается в эксплуатацию, документация передается заказчику.

Стоимость монтажа

стоимость монтажа чиллера

Стоимость монтажа чиллеров и фанкойлов зависит от множества факторов: начиная от мощности аппарата и его габаритов, заканчивая особенностями места, где будет производиться монтаж. Стоимость монтажа может доходить до 50-100 тысяч рублей.

Также не стоит забывать про обслуживание и ремонт оборудования. Эта статья расходов так же может достигать 100 тысяч, если поломка окажется серьезной. Однако, при регулярном обслуживании расходы на ремонт не так велики.

Вместо заключения

Установка и запуск чиллер-фанкойла — сложный многоступенчатый процесс. На каждом этапе необходимо проверять качество работ и заполнять соответствующую документацию. Эффективная и правильная работа аппарата возможна только в том случае, если каждый из этапов монтажа был проведен в соответствии со строгими правилами. После установки документы передаются заказчику.

При установке аппарата крайне важно быть аккуратными в транспортировке, поскольку повреждения могут нарушить качество работы системы при дальнейшей эксплуатации. Также важно подготовить основание, соблюдая требования. Следует использовать дополнительные приспособления для улучшения работы чиллера, например, виброопоры.

При монтаже чиллера цена может достигать и 100 тысяч рублей, однако, это скорее исключение, чем правило. Обратитесь в специализированную компанию, где специалисты проведут расчеты, составят проект и смогут озвучить точную стоимость монтажа. Чем лучше осуществлен монтаж и чем качественнее будет осуществляться техническое обслуживание, тем ниже вероятность и конечная стоимость ремонта.

Остались вопросы? Задавайте их в комментариях ниже. Также вы можете поделиться своим опытом установки чиллеров-фанкойлов и рассказать о трудностях, с которыми пришлось столкнуться в процессе монтажа. Желаем удачи!
